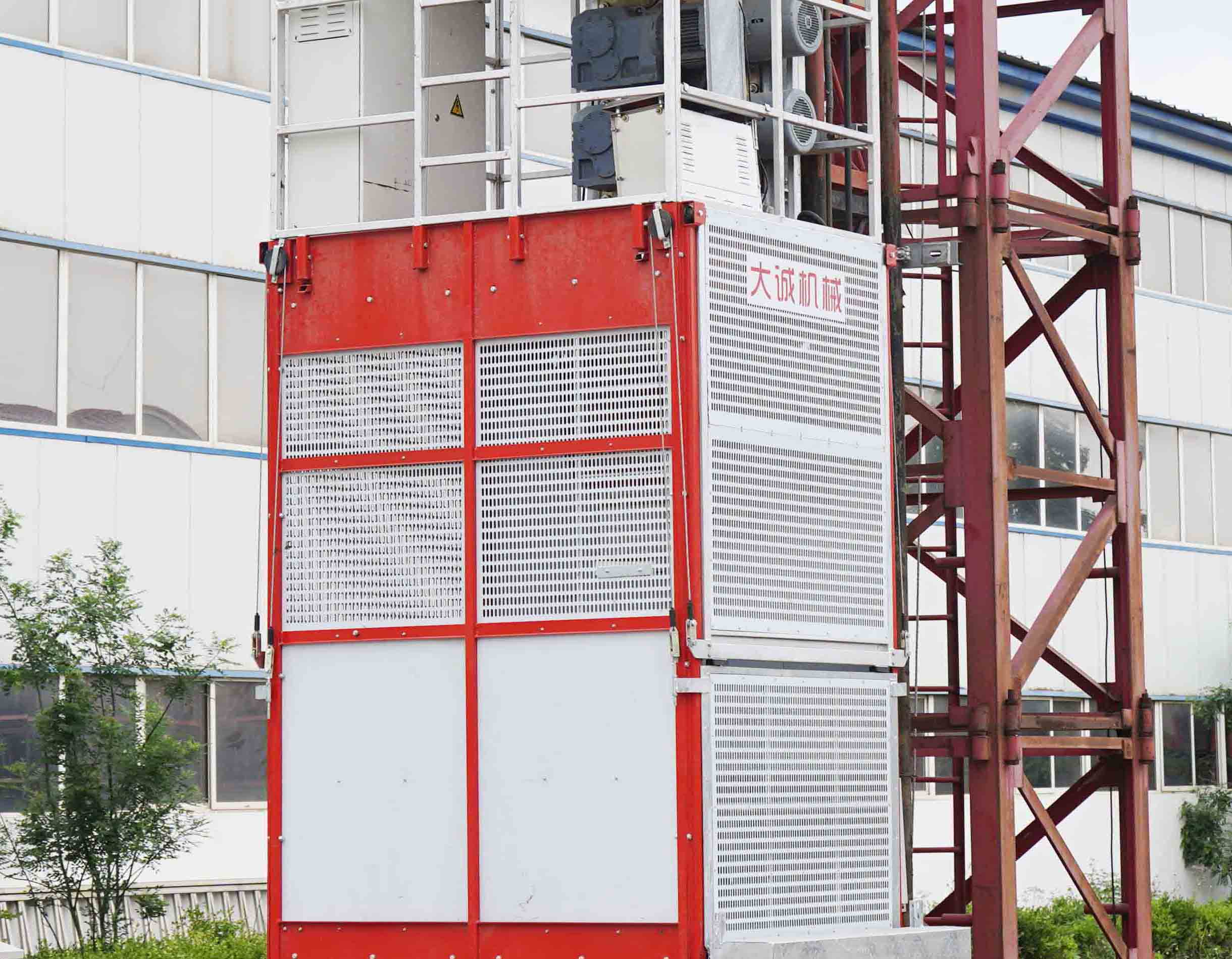

吊籠

吊籠是由型鋼和沖孔板等焊接成形的全封閉式結構，籠頂與傳動機構聯接，通過安裝在吊籠上的滾輪沿導軌架運行。吊籠框架采用折彎工藝，均為國標鋼材，吊籠采用烤漆工藝，機身安全牢固。

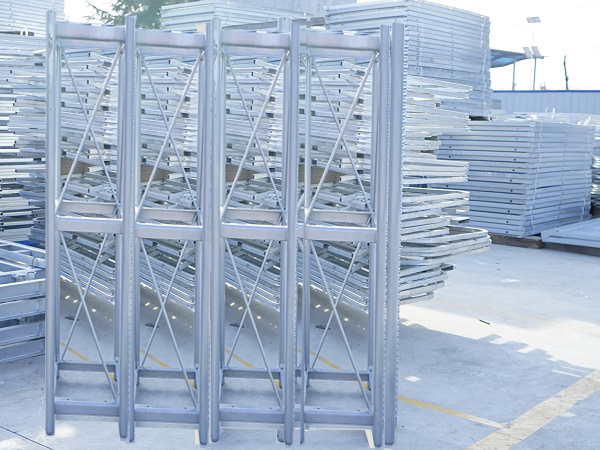

標準節

標準節尺寸為 650×650×1508mm，可選配其他規格，四方框采用國際75*50*6角鋼焊接而成，立柱圓管采用全自動數控鏜管機加工后，在標準節工裝上通過CO?氣體保護焊一次焊接而成，變形小、焊接質量高、結構穩定、互換性好、導軌較直，使整機在運行中振動輕、噪音小。

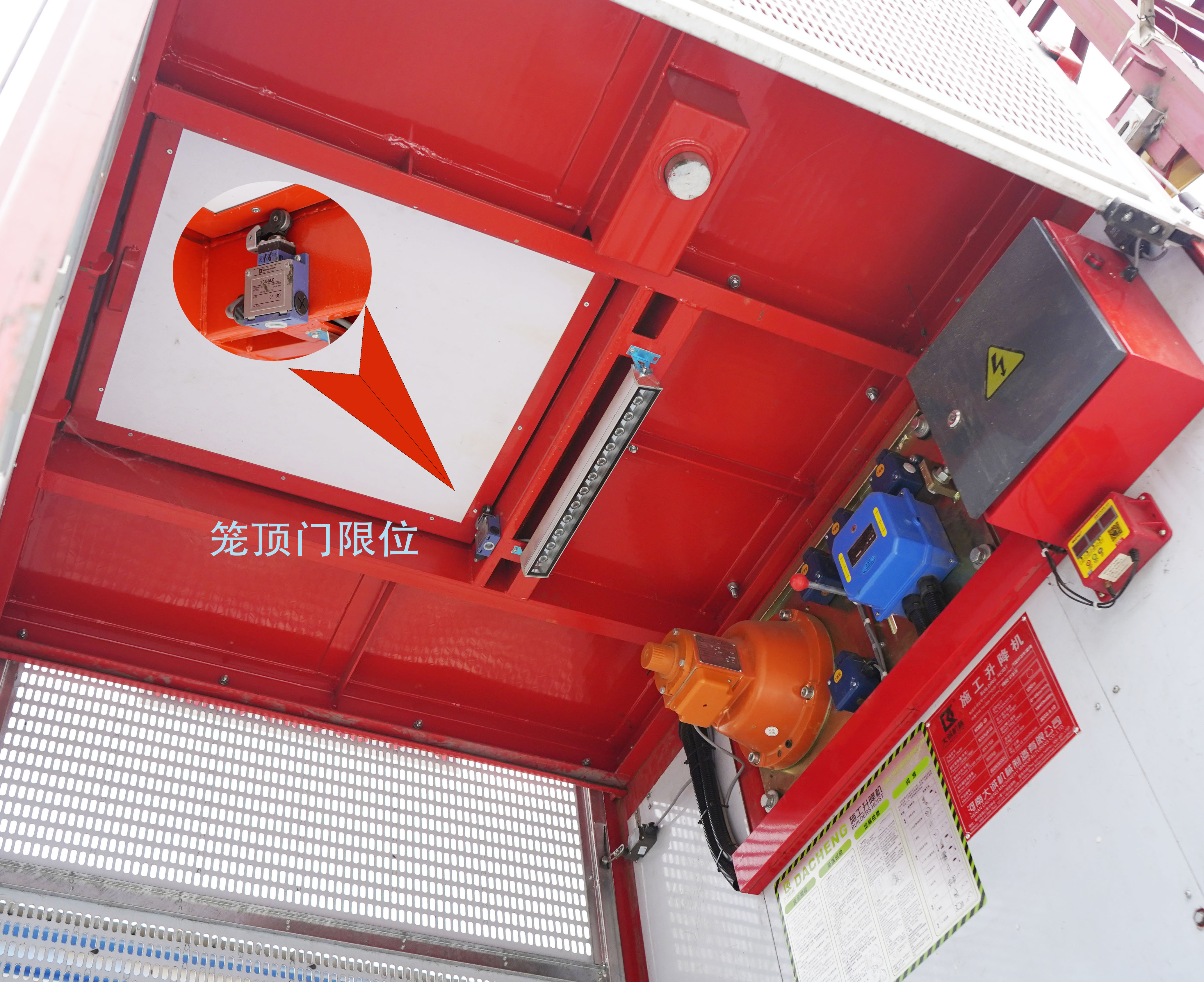

安全裝置-籠頂門限位

井道電梯安全保護裝置包括籠頂門限位開關、進出吊籠門限位開關、上下極限限位開關、安全防墜器、超載限位器裝置，多重保護，保證升降機安全運行。

安全裝置-防墜器

防墜安全器是由齒輪、離心式限速裝置和錐鼓形制動器等裝置組成。當?shù)趸\超速時，安全器里的離心塊克服彈簧拉力帶動制動錐鼓旋轉，與其相連的螺桿同時旋進，制動錐鼓與外殼接觸逐漸增加摩擦力，確保吊籠平穩制停在導軌架上，確保安全。

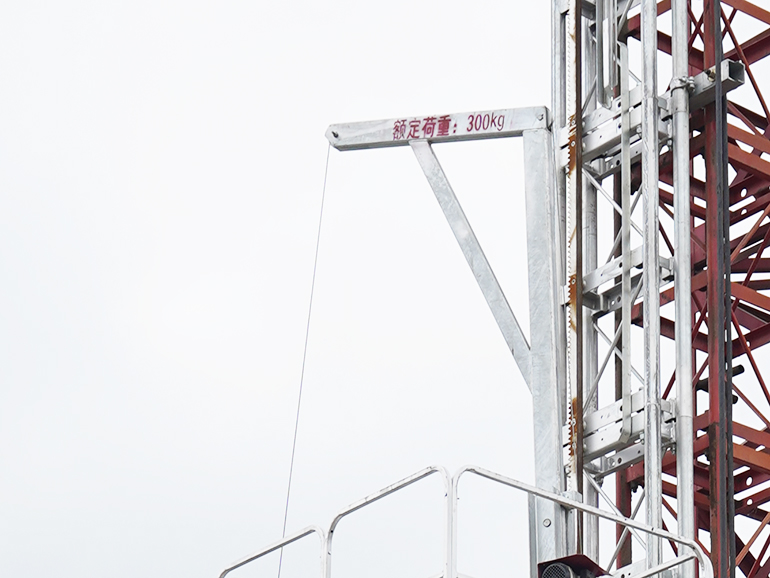

吊桿

吊桿安裝在吊籠頂固定孔位，它運輸安裝/拆卸方便靈活，操作方便、維修簡單，可以在安裝/拆卸導軌架時，方便起吊標準節或附墻架等零部件，額定載重量一般不超過300KG 。

操作臺

井道電梯操作臺采用質優304不銹鋼，簡潔明了，方便操作，安全電控系統由電路里設置的各種安全開關裝置及其它控制器件組成，在升降機運行發生異常時，將自動切斷升降機電源或部分控制電路，使吊籠停止運行。

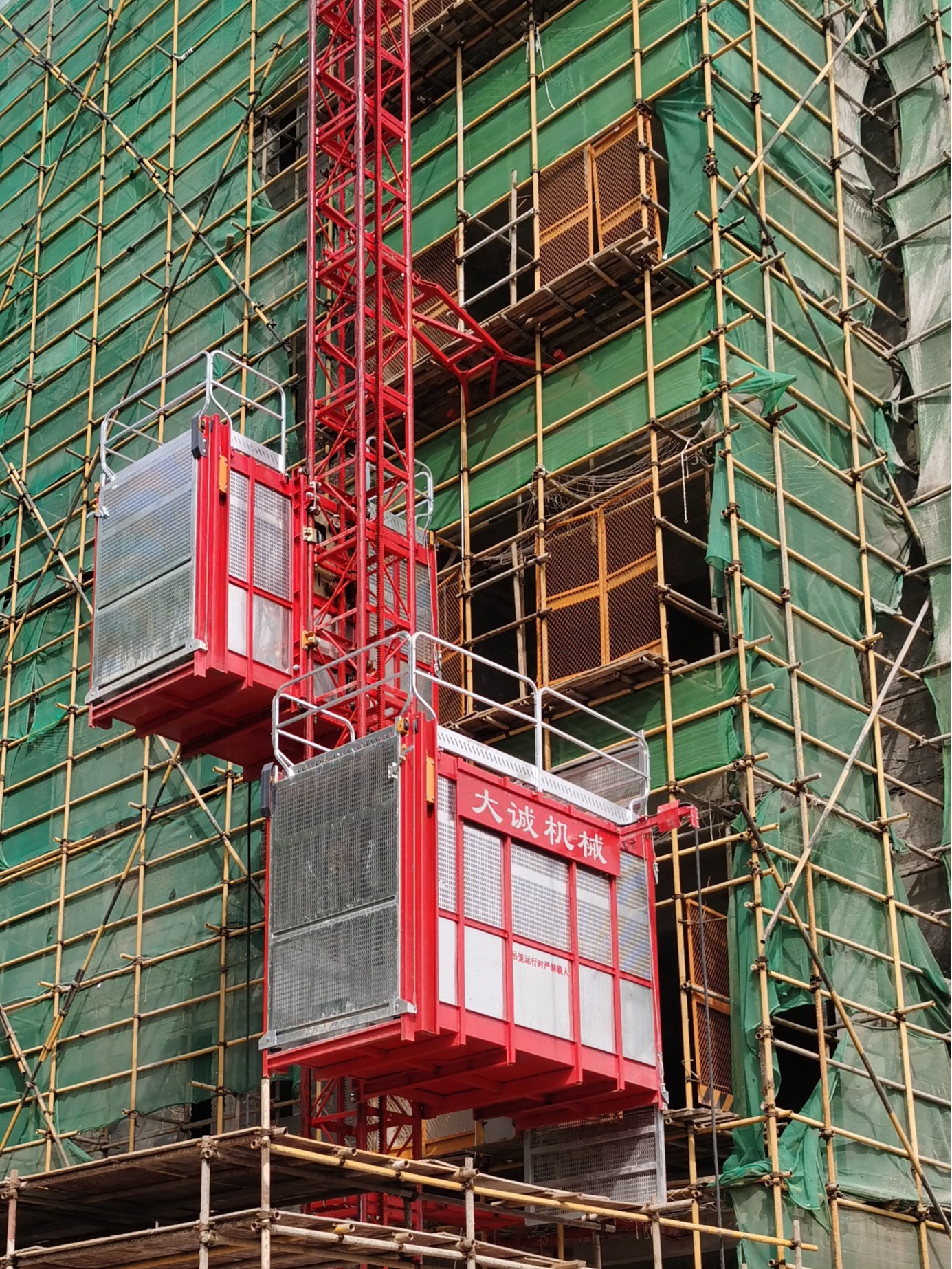

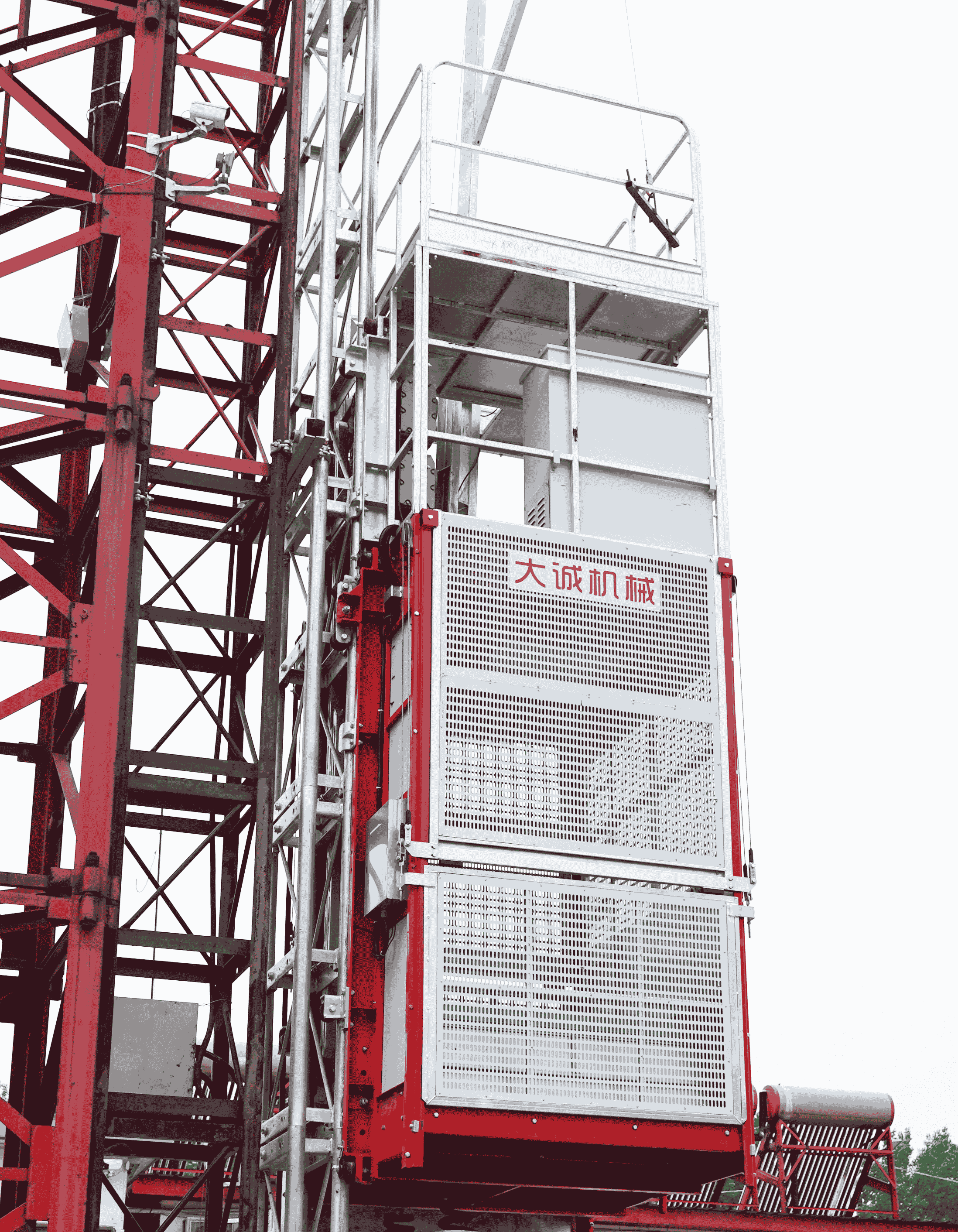

井道電梯整體展示
